Levymagneetit, joille on ominaista litteä pyöreä muoto ja aksiaalinen magnetointi, ovat monipuolisimpia nykyaikaisessa teollisuudessa käytettyjä kestomagneettikokoonpanoja. Niiden yksinkertainen geometria kumoaa monimutkaisen suunnittelun, joka vaaditaan niiden tuottamiseksi, joilla on tasaiset magneettiset ominaisuudet, tarkat mitat ja luotettava korroosiosuoja. Tehtaamme on omistettulevymagneettituotantolinjat yhdistävät edistyneen materiaalinkäsittelyn ja tarkan koneistuksen tuottaakseen komponentteja, jotka ovat loistavia sovelluksissa pienoisantureista teollisiin magneettisiin kokoonpanoihin.
Tuotteet

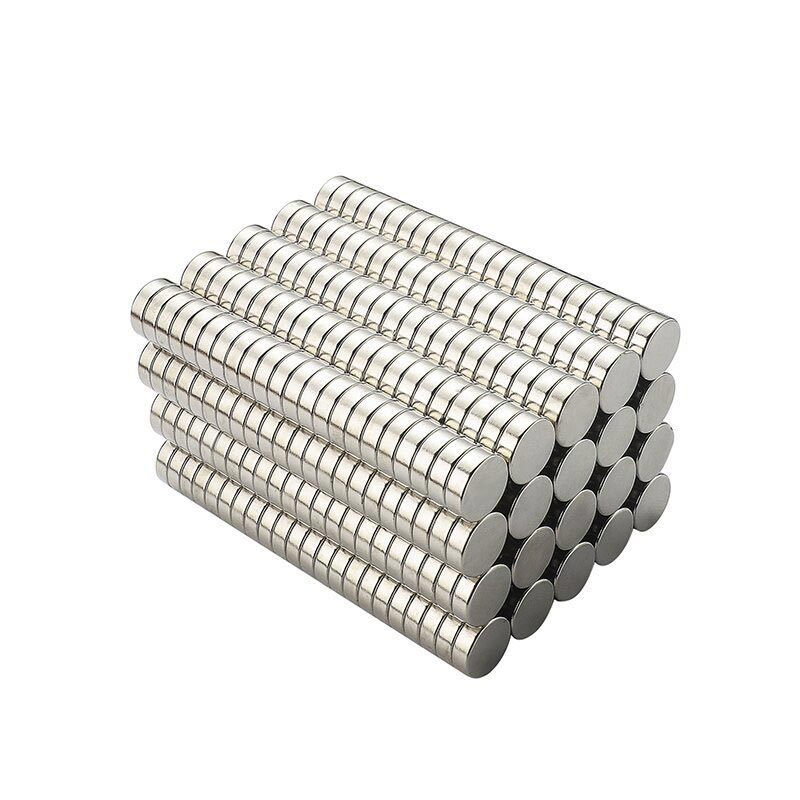

Levymagneetit
Tehtaamme on erikoistunut valmistamaan erittäin tarkkoja levymagneetteja erilaisiin teollisiin sovelluksiin, jotka vaativat litteitä, pyöreitä magneettisia komponentteja. 30 vuoden kokemuksella magneettituotannosta tarjoamme levymagneetteja eri halkaisijaltaan (1 mm - 150 mm), paksuuksina ja magneettisina materiaaleina, mukaan lukien NdFeB, SmCo, ferriitti ja Alnico. Jokainen levymagneetti käy läpi tiukan laadunvalvonnan, jotta varmistetaan tarkat mitat, tasaiset magneettiset ominaisuudet ja kestävät suojapinnoitteet luotettavan suorituskyvyn takaamiseksi.
Lähetä kysely
Tuotteen Kuvaus
Tarvitsitpa ohuttalevymagneetitTilarajoitteisille malleille tai paksummille versioille maksimaalisen magneettivoiman saavuttamiseksi vertikaalinen valmistusintegraatiomme varmistaa laadun jokaisessa vaiheessa. Raaka-aineiden valinnasta (≥99,5 % puhdasta neodyymiä NdFeB-laaduille) lopputarkastukseen asti valvomme tarkasti koko prosessia, mikä johtaalevymagneetitjotka toimivat ennustettavasti sovelluksissasi.
Levymagneettivalmistuksemme tärkeimmät edut
Tarkkuus paksuuden säätö
vartenlevymagneetit, paksuus on usein kriittisin mitta, joka vaikuttaa sekä magneettiseen suorituskykyyn että kokoonpanon sopivuuteen. Kaksipuolinen hiontatekniikkamme saavuttaa paksuustoleranssit jopa ±0,01 mm, ja yhdensuuntaisuus säilyy 0,02 mm:n sisällä koko pinnalla. Tämä tarkkuus varmistaa tasaisen magneettikentän jakautumisen ja estää asennusongelmat pinotuissa tai tiiviisti asennetuissa sovelluksissa.

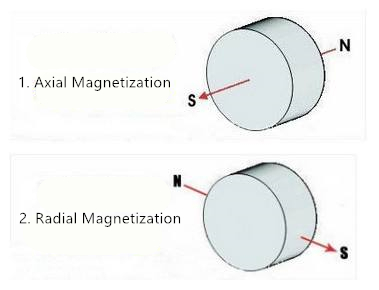

Optimoitu aksiaalinen magnetointi

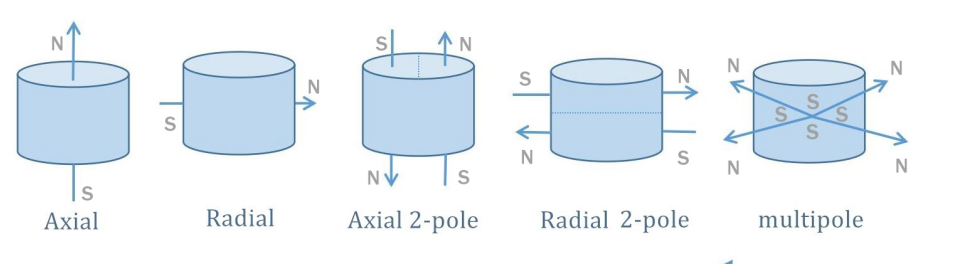

Magnetointisuunta on ratkaisevalevymagneetit. Täysin automatisoidut magnetointijärjestelmämme käyttävät voimakkaita pulssikenttiä (jopa 5T) aksiaalisuunnassa, mikä varmistaa täydellisen kylläisyyden ja tasaisen napaisuuden. Moninapaisellelevymagneetit, käytämme erikoistuneita valaisimia luodaksemme tarkkoja säteittäisiä tai mukautettuja magnetointikuvioita, joissa on terävät siirtymät napojen välillä.
Parannettu reunasuojaus
Levymagneetit ovat erityisen herkkiä halkeilemaan reunoissaan käsittelyn ja asennuksen aikana. Patentoitu reunasäteilyprosessimme luo pieniä viisteitä (0,1-0,3 mm), jotka vähentävät merkittävästi tätä riskiä vaarantamatta magneettista suorituskykyä. Yhdessä yhtenäiseen Ni-Cu-Ni-sähköpinnoitteemme, joka peittää reunat kokonaan, tämä johtaa kestävämpäänlevymagneetitpidemmällä käyttöiällä.
Levymagneettityypit ja sovellukset
Ohuet levymagneetit
Paksuus:0,5-3 mm
Sovellukset:Anturit, kielikytkimet, magneettianturit, ohut kulutuselektroniikka
Pääominaisuus:Tilaa säästävä rakenne, jossa on riittävä magneettikenttä tunnistussovelluksiin
Vakiolevymagneetit
Paksuus:3mm - 10mm
Sovellukset:Moottoriroottorit, magneettipitimet, erottimet, yleiseen teolliseen käyttöön
Pääominaisuus:Optimaalinen tasapaino magneettisen lujuuden ja mekaanisen vakauden välillä
Paksut levymagneetit
Paksuus:10mm - 50mm
Sovellukset:Suuren vääntömomentin kytkimet, raskaat nostolaitteet, magneettiset istukat
Pääominaisuus:Suurin magneettinen voima vaativiin mekaanisiin sovelluksiin
Levymagneettien vakiotiedot (NdFeB N45)
Alla oleva taulukko näyttää standardikoot ja likimääräiset pitovoimat sintratulle NdFeB:llelevymagneetitNi-Cu-Ni-pinnoitteella. Mukautettuja kokoja, laatuja (N35 - N52) ja pinnoitteita (Zn, Epoksi, Au jne.) on saatavana pyynnöstä. Vetovoima mitataan 10 mm paksusta teräslevystä.
| Halkaisija (mm) | Paksuus (mm) | Luokka | Noin Paino (g) | Tyypillinen vetovoima (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kg |
| 20.0 | 10.0 | N45 | 24.8 | 22 kg |
| 30.0 | 10.0 | N45 | 55.8 | 45 kg |
| Mukautettu | 0,5-50 | Kaikki | Laskettu | Simuloitu |
Tärkeä käsittelyä koskeva huomio
Levymagneetitsuuret halkaisija-paksuussuhteet (ohuet levyt) ovat herkempiä halkeilemaan mekaanisen rasituksen vaikutuksesta. Suosittelemme ei-rautametallisten työkalujen käyttöä käsittelyyn ja suoran magneetin välisen kosketuksen välttämistä suurempien halkaisijoiden kanssa. Suojapakkausmme (yksittäiset muovisäiliöt eristetyissä laatikoissa) on erityisesti suunniteltu estämään vauriot kuljetuksen aikana.
Levymagneettien ensisijaiset sovellukset
Litteä, symmetrinen muotoilulevymagneetittekee niistä ihanteellisia lukuisiin sovelluksiin eri teollisuudenaloilla. Niiden ennustettava magneettikenttä ja helppo integrointi edistävät niiden laajaa käyttöä.
- Harjattomat tasavirtamoottorit:Asennettu roottoreihin tehokkaaseen, huoltovapaaseen toimintaan auto-, teollisuus- ja kuluttajasovelluksissa.
- Magneettiset anturit ja kytkimet:Käytetään paikannus-, nopeudentunnistus- ja läheisyyden vaihtojärjestelmissä.
- Magneettinen pito ja kiinnitys:Työkalunpitimiin, jigeihin, kiinnikkeisiin, magneettisulkimiin ja komponenttien kiinnittämiseen koneistuksen aikana.
- Akustiset laitteet:Kaiuttimet, kuulokkeet ja mikrofonit, joissa levymagneetit tarjoavat tarvittavan magneettikentän äänen siirtoon.
- Lääketieteelliset laitteet:MRI-komponentit, lääkkeenantojärjestelmät, kirurgiset instrumentit ja diagnostiset laitteet.
- Magneettinen erotus:Järjestetty ritiloihin tai levyihin rautapitoisten epäpuhtauksien poistamiseksi nesteistä ja jauheista.
- Kulutuselektroniikka:Älypuhelimen tärinämoottorit, kameran automaattitarkennusmekanismit, magneettiset latausliittimet ja älykodin laitteet.
- Uusiutuva energia:Tuuliturbiinigeneraattorit ja muut puhtaan energian muunnosjärjestelmät.
Laatusertifikaatit ja -standardit
Valmistusprosessimme ja laadunhallintajärjestelmämme on sertifioitu kansainvälisten standardien mukaisesti, mikä varmistaa meidänlevymagneetittäyttää maailmanlaajuisten markkinoiden tiukat vaatimukset, mukaan lukien auto-, lääke-, ilmailu- ja kulutuselektroniikkateollisuus.
IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 REACH & RoHS SGS-sertifioitu CP65 / EN71
Jokainen erälevymagneetitse käy läpi kattavat testaukset, mukaan lukien mittavarmennus (optisilla projektoreilla ja CMM:llä), magneettisten ominaisuuksien testaus (hystereesigrafi), pinnoitteen paksuuden mittaus (röntgen), adheesiotestit (teippitesti ASTM D3359:n mukaan) ja ympäristösimulaatio (suolasumutestaus ASTM B117:n mukaan). Materiaalisertifikaatit ja testiraportit ovat saatavilla kaikille tuotantotilauksille.
Pyydä levymagneettinäytteitä ja tarjous
Ilmainen suunnittelutuki mukautetuille sovelluksille
Lähetä levymagneettivaatimukset (materiaali, laatu, halkaisija, paksuus, määrä, pinnoite ja magnetointi) saadaksesi yksityiskohtaisen tarjouksen. Suunnittelutiimimme voi tarjota teknistä apua magneettipiirien suunnittelussa, materiaalien valinnassa ja sovellusten optimoinnissa.
Ota yhteyttä tekniseen myyntitiimiimme:
WhatsApp/WeChat/Puhelin: +86-18133696123 | Sähköposti: zb12@magnets-world.com
Vastausaika: Tyypillisesti 2-4 arkitunnin sisällä. Vientilaatuiset pakkaukset ja täydelliset asiakirjat sisältyvät kaikkiin kansainvälisiin lähetyksiin.
