Toisin kuin vakiokokoiset magneetit,suuret harvinaisten maametallien magneetitvaativat erikoistunutta magneettipiirisuunnittelua itsedemagnetoitumisen estämiseksi ja tasaisen vuon jakautumisen varmistamiseksi. Suunnittelutiimimme käyttää äärellisten elementtien analyysiohjelmistoa (FEA) optimoidakseen magnetoinnin suunnan ja kuvasuhteen, maksimoimalla BH-tuotteen säilyttäen rakenteellisen eheyden koko magneetin tilavuudessa.
Tuotteet
suuret harvinaisten maametallien magneetit
Projekteissa, jotka vaativat huomattavaa magneettista voimaa suurilla pinnoilla, teolliset suuret harvinaisten maametallien magneetit tarjoavat vertaansa vailla olevan magneettisen energiatiheyden ja rakenteellisen luotettavuuden. Nämä magneetit on suunniteltu korkealaatuisista neodyymimateriaaleista ja valmistettu vertikaalisesti integroidulla tuotantoprosessillamme, joten ne säilyttävät tasaisen suorituskyvyn vaativissa teollisuusympäristöissä. Jopa 150 mm:n mitat ja erikoiskokoonpanot suurivääntösovelluksiin, suuret harvinaisten maametallien magneetit toimivat kriittisinä komponentteina tuuliturbiinigeneraattoreissa, magneettisissa erotusjärjestelmissä ja raskaan teollisuuden automaatiolaitteistoissa.
Lähetä kysely
Tuotteen Kuvaus

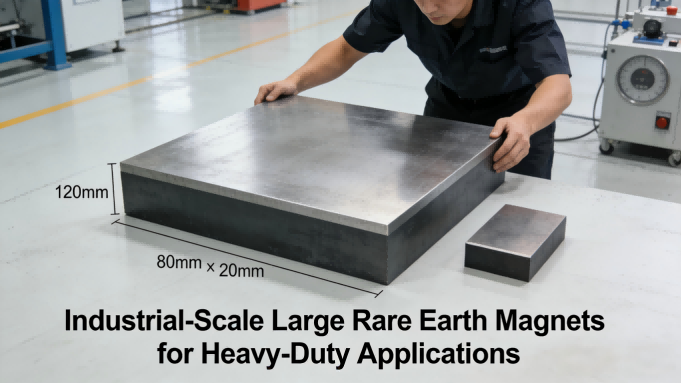

Teolliset suuret harvinaisten maametallien magneetit: Tehokas ratkaisut raskaisiin sovelluksiin
Suurikokoisten harvinaisten maametallien tekniset edut
Optimoitu magneettipiirin suunnittelu
Rakenteen eheys ja lämmönhallinta
Suurikokoisten magneettien lisääntynyt massa luo ainutlaatuisia haasteita lämpölaajenemisessa ja mekaanisessa rasituksessa. Käytämme dysprosiumilla tehostettuja NdFeB-laatuja (H-, SH-, UH-sarjat) parannetuilla lämpötilakertoimilla, jotka takaavat toiminnan vakauden 180 °C:seen asti. Sisäinen jännitysanalyysi sintrauksen aikana estää mikrohalkeilun sisäänsuuret harvinaisten maametallien magneetitmitat yli 100 mm.
Tarkkuuskäsittely suurille formaateille
Valmistuksen johdonmukaisuus tulee yhä kriittisemmäksi magneettimäärien kasvaessa. Erikoistuneet CNC-hiomalaitteistomme säilyttävät ±0,02 mm:n toleranssit jopa 150 mm:n mitoissa, kun taas patentoidut monisuuntaiset magnetointijärjestelmämme takaavat >95 %:n magnetoinnin tasaisuuden jokaisen koko tilavuudessa.suuri harvinaisten maametallien magneetti.
Tekniset tiedot: Suuri harvinaisten maametallien magneettisarja
Seuraavassa taulukossa kuvataan vakiovalikoimamme suurikokoisia harvinaisten maametallien magneetteja. OEM-sovelluksiin on saatavana mukautettuja kokoonpanoja, mukaan lukien erityiset mitat 150 mm:iin asti, moninapainen magnetointi ja erikoispinnoitteet.
| Sarja | Tyypilliset mitat (mm) | Saatavilla olevat arvosanat | Magneettinen energia (BHmax, MGOe) | Max. Käyttölämpötila | Ensisijaiset teolliset sovellukset |
|---|---|---|---|---|---|
| LRM-100 | 100×50×20 - 120×80×25 | N42SH, N45H, N48 | 42-48 MGOe | 150 °C | Suuret moottorin roottorit, magneettinostimet |
| LRM-120 | 120×60×25 - 150×80×30 | N40UH, N42SH, N45M | 40-45 MGOe | 180 °C | Tuuliturbiinigeneraattorit, magneettierottimet |
| LRM-150 | 150×100×30 - 150×150×40 | N38EH, N40UH, N42H | 38-42 MGOe | 200°C | Teollisuusautomaatio, raskaiden koneiden anturit |
| Mukautettu suuri muoto | Jopa 150×200×50 | N35-N52 kaikki sarjat | 35-52 MGOe | 80 - 220 °C | Räätälöidyt ratkaisut tuotekehitykseen ja erikoislaitteet |

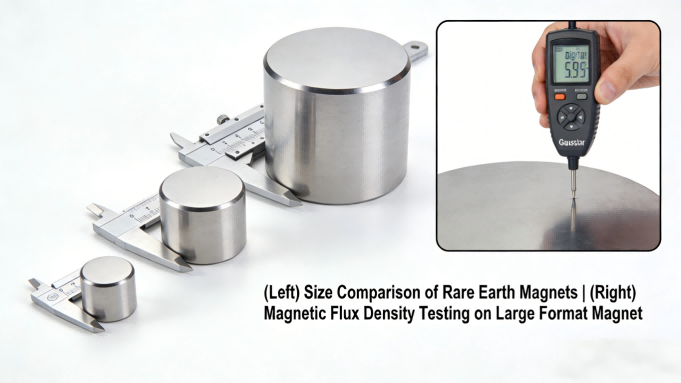

Suurikokoisten magneettikomponenttien valmistuksen huippuosaamista
Luotettavaa tuotantoasuuret harvinaisten maametallien magneetitvaatii erikoislaitteita ja prosessinohjausta. 30 000 neliömetrin laitoksessamme on erityisiä tuotantolinjoja suurikokoisille magneeteille, mukaan lukien 500 tonnin hydraulipuristimet tasaiseen tiivistämiseen, ylimitoitettuja sintrausuuneja tarkalla lämpötilaprofiililla ja mittatilaustyönä valmistetut monisuuntaiset magnetointikiinnikkeet. Jokaisen suuren magneetin mitat tarkistetaan, havaitaan pintavirheitä ja kartoitetaan koko volyymi, ennen kuin se saa standardinmukaisen Ni-Cu-Ni-pinnoitteen (kokonaispaksuus vähintään 15 μm) korroosiosuojaa varten.
IATF 16949:2016 ISO 9001:2015 Suurimuotoinen erikoistuminen Täyden tilavuuden magneettikartoitus RoHS- ja REACH-yhteensopiva
Käsittely- ja integrointiohjeet
Niiden huomattavan magneettisen voiman ansiosta meidänsuuret harvinaisten maametallien magneetitvaativat erityisiä käsittelyprotokollia. Tarjoamme yksityiskohtaisen teknisen dokumentaation, joka sisältää turvalliset erotusmenettelyt, suositellut kokoonpanokiinnikkeet ja lämpölaajenemisnäkökohdat integrointia varten lopulliseen tuotteeseen. Kaikki suuret magneetit toimitetaan ei-magneettisten välikkeiden kanssa, ja ne on pakattu vahvistettuihin 8-kennoisiin sisäpakkauksiin vientilaatuisiin puisiin laatikoihin maksimaalisen suojan takaamiseksi kuljetuksen aikana.
Pyydä suunnitteluneuvontaa suuria magneettisovelluksiasi varten
Suurikokoisten harvinaisten maametallien magneettien integrointi vaatii tarkan määrittelyn ja sovellussuunnittelun. Tekninen tiimimme tarjoaa ilmaisen sovellusanalyysin, mukaan lukien magneettipiirin simuloinnin, lämpösuorituskyvyn ennustamisen ja CAD-integraatiotuen. Ota yhteyttä ja kerro mittavaatimuksistasi ja suorituskykyparametreistasi yksityiskohtaisen ehdotuksen saamiseksi.
Suora suunnitteluyhteys: +86-18226620303 (WhatsApp/WeChat) | Sähköposti: zb25@magnets-world.com
