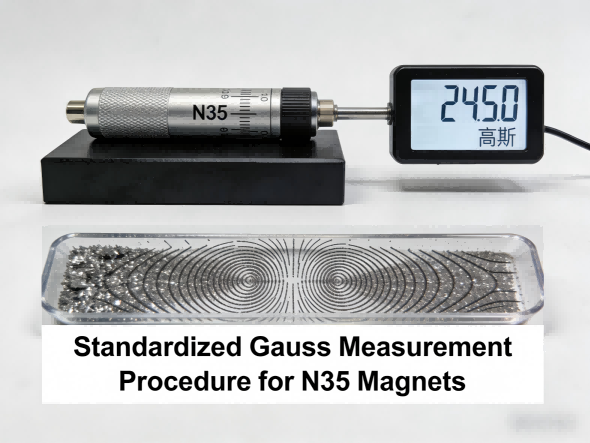

Pintavuon tiheys standardinmukaisille N35-luokan neodyymimagneeteille mitattuna magneettisen navan keskeltä Hall-efektillä gauss-mittarilla, anturin koskettimella tai 0,5 mm:n erolla.
Tuotteet
n35 magneetti gauss
N35-magneettigaussin pintagauss-mittauksen ymmärtäminen on välttämätöntä asianmukaisen sovellussuunnittelun ja magneettipiirin suunnittelun kannalta. Gauss-arvo, joka edustaa magneettivuon tiheyttä magneetin pinnalla, vaihtelee tyypillisesti välillä 2 200 - 2 600 gaussia standardinmukaisissa N35-kokoonpanoissa, ja vaihtelut perustuvat magneetin geometriaan, mittausetäisyyteen ja materiaalin sakeuteen. Tehtaamme tarjoaa kattavat gauss-tiedot kaikille N35-magneettituotteille, jotka on mitattu kontrolloiduissa olosuhteissa kalibroiduilla gauss-mittareilla ja standardoiduilla testauslaitteilla, mikä varmistaa luotettavat suorituskykyennusteet erityisille sovelluksille.
Lähetä kysely
Tuotteen Kuvaus
N35 Magnet Gauss -mittaus: pintavuon tiheyden tekniset tiedot ja testaus
Tyypillinen N35 Gauss -sarja
2 200 - 2 600 Gaussia
Huomautus: Vastaa 0,22 - 0,26 Teslaa. Arvot vaihtelevat magneetin muodon, koon ja mittausmenetelmien mukaan.
N35 Gauss -mittauksiin vaikuttavat tekijät
Mittausmenetelmät
Ilmoitettugaussarvot vaihtelevat merkittävästi mittaustekniikan mukaan. Noudatamme ASTM A977 -standardia magneettisessa testauksessa käyttämällä kalibroituja Hall-efekti Gauss-mittareita, joissa on 0,25 mm²:n aktiivisen alueen anturi. Mittaukset tehdään standardoiduilla etäisyyksillä (kosketus, 0,5 mm, 1,0 mm) magneetin pinnan keskipisteestä. ThegaussN35-magneettien lukema laskee noin 8-12 % ilmaraon millimetriä kohden, mikä tekee johdonmukaisesta mittausprotokollasta välttämättömän eri magneettilähteiden vertailevan analyysin.

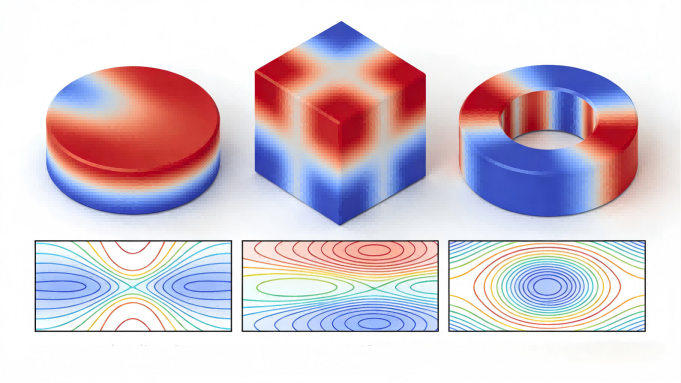

Magneettigeometria ja demagnetointiefektit
N35-magneettien muoto ja kuvasuhde vaikuttavat merkittävästi pintaangausslukemat. Pitkät, ohuet magneetit osoittavat alhaisemman pintavuon tiheyden johtuen vahvemmista sisäisistä demagnetointikentistä, kun taas paksut, lyhyet magneetit osoittavat korkeampia lukemia. Esimerkiksi N35-levymagneetti (halkaisija 10 mm × 2 mm paksu) mittaa tyypillisesti 2 300 - 2 400 gaussia, kun taas sama materiaali lohkomuodossa (10 mm × 10 mm × 10 mm) voi saavuttaa 2 500 - 2 600 gaussia. Tekniset tietolehtemme tarjoavat geometriakohtaisia tietojagausstiedot tarkkaa sovellussuunnittelua varten.
Materiaalin tasaisuus ja valmistuksen säädöt
Johdonmukainengausssuorituskyky edellyttää tiukkaa materiaali- ja prosessivalvontaa. N35-magneeteissamme käytetään neodyymimateriaaleja (≥99,5 % puhtaus), joiden dysprosiumpitoisuus on kontrolloitu tasaisten magneettisten ominaisuuksien varmistamiseksi. Sintrauslämpötilojen (±2°C) ja magnetointikentän voimakkuuden (≥2,0T) tilastollisen prosessiohjauksen avulla saavutamme erästä toiseen.gaussvaihtelu alle ±3 %, merkittävästi pienempi kuin tyypillinen ±8-10 % vaihtelu. Jokainen tuotantoerä käy läpi gauss-kartoituksen tasaisuuden varmistamiseksi.
Mittausstandardit ja -laitteet
Hall-efekti
Koetin
Koetin
Hall-efekti Gauss-mittarit
Käytämme Lake Shore 475- ja F.W. Bell 5180 -sarjan gauss-mittareita kalibroiduilla antureilla, jotka ovat jäljitettävissä NIST-standardeihin tarkan vuotiheyden mittaamiseen.
Testata
Teline
Teline
Standardoidut testilaitteet
Tarkkuusasemointikiinnikkeet varmistavat johdonmukaisen anturin kohdistuksen ja mittausetäisyyden (±0,05 mm) toistettavia gauss-lukemia varten tuotantoerissä.
Ala
Mapper
Mapper
Automaattinen kenttäkartoitus
Tietokoneohjatut 3-akseliset kenttäkartoitusjärjestelmät luovat täydellisiä vuontiheysprofiileja, jotka tunnistavat N35-magneettien kuumat kohdat ja tasaisuusongelmat.
Temp
kammio
kammio
Lämpötilan testaus
Ympäristökammiot mittaavat Gaussin vaihtelua lämpötilan mukaan (-40 °C - +80 °C) ja tarjoavat täydelliset lämpötehotiedot N35-magneeteille.
N35 Gauss-arvot yhteisen magneettikokoonpanon mukaan
Seuraava taulukko esittää tyypillisen pinnangaussyleisten N35-magneettimuotojen ja -kokojen mitat. Kaikki arvot mitattiin magneetin pinnan keskeltä käyttäen standardoitua testiprotokollaa 0,5 mm:n mittapään erotuksella. Mukautetut konfiguraatiot ja mittausraportit ovat saatavilla pyynnöstä.
| Magneetin muoto | Mitat (mm) | Pinta Gauss -alue | Mittaustila | Vetovoimakorrelaatio | Yleiset sovellukset |
|---|---|---|---|---|---|
| Disc | Ø10 × 2 | 2 300 - 2 400 G | Keskellä, 0,5 mm erotus | 1,2-1,4 kg | Anturit, pienet pidikkeet |
| Disc | Ø20 × 5 | 2 400 - 2 500 G | Keskellä, 0,5 mm erotus | 4,5-5,0 kg | Mekaaniset kokoonpanot |
| Lohko | 10 × 10 × 5 | 2 450–2 600 G | Keskellä, 0,5 mm erotus | 3,8-4,2 kg | Moottorin komponentit |
| Rengas | Ø20/Ø10 × 5 | 2 200 - 2 350 G | Keskellä, 0,5 mm erotus | 2,5-3,0 kg | Kaiuttimet, anturit |
| Sylinteri | Ø6 × 20 | 2 150 - 2 300 G | Keskellä, 0,5 mm erotus | 1,8-2,2 kg | Lääketieteelliset laitteet |
| Mukautettu muoto | Muuttuva | 2 100 - 2 550 G | Protokolla määritetty | Geometriasta riippuvainen | Erikoissovellukset |
Gaussin suorituskyvyn laadunvarmistus
Jokainen N35-magneettiemme tuotantoerä käy läpi kattavan tarkastuksengausssuorituskyvyn todentaminen monivaiheisen testausprotokollamme avulla. Suoritamme satunnaisnäytteiden testausta käyttämällä kalibroituja gauss-mittareita, täydellistä pintakartoitusta suurempia magneetteja varten ja vertailevaa analyysiä vertailustandardeihin nähden. Laadunvalvontalaboratoriomme ylläpitää lämpötila- ja kosteussäätöjä (±1°C, ±5 % RH) testauksen aikana varmistaakseen mittausten johdonmukaisuuden. Testisertifikaatit sisältävät yksityiskohtaiset Gauss-mittaustiedot, mittausolosuhteet ja vertailun määrittelyrajoihin täydellisen jäljitettävyyden ja suorituskyvyn validoimiseksi.
Gauss Performance -sertifioitu IATF 16949:2016 ASTM A977 -yhteensopiva NIST jäljitettävä ISO 9001:2015 Täysi pintakartoitus
Tekninen tuki Gauss-herkille sovelluksille
Erityisiin sovelluksiingaussarvot ovat kriittisiä (anturin laukaisu, magneettinen 编码, tarkkuuspaikannus), insinööritiimimme tarjoaa erikoistuen, mukaan lukien magneettisen simulaation ennustamaan kokoonpanosi gaussitasoja, mukautettuja magnetointikuvioita tiettyjen vuontiheysjakaumien saavuttamiseksi ja lämpötilakompensointianalyysin sovelluksille, jotka toimivat eri lämpötila-alueilla. Ylläpidämme kattavaa tietokantaa gauss-suorituskyvystä koko N35-tuotevalikoimassamme, mikä mahdollistaa nopean suosituksen optimaalisista magneettikokoonpanoista gauss-vaatimuksillesi.
Pyydä Gauss-mittaustietoja tai teknistä konsultaatiota
Tekninen tiimimme tarjoaa yksityiskohtaisia gauss-mittausraportteja tietyistä N35-magneettikokoonpanoista, mukaan lukien pintakartoitustiedot, lämpötilan suorituskykykäyrät ja vertailevat analyysit omien määrityksiäsi vastaan. Tarjoamme ilmaisia näytemagneetteja täydellisillä gauss-testisertifikaateilla arviointia varten ja insinöörikonsultointia sovelluksiin, joissa vuontiheyden tarkka säätö on välttämätöntä. Ota meihin yhteyttä gauss-vaatimuksissasi, mittausolosuhteissasi ja sovellusparametreissasi saadaksesi kattavaa teknistä tukea.
Tekninen mittaustuki: +86-18226620303 (WhatsApp/WeChat) | Sähköposti: zb25@magnets-world.com | Gaussin mittausraportit toimitetaan yleensä 2 arkipäivän kuluessa
