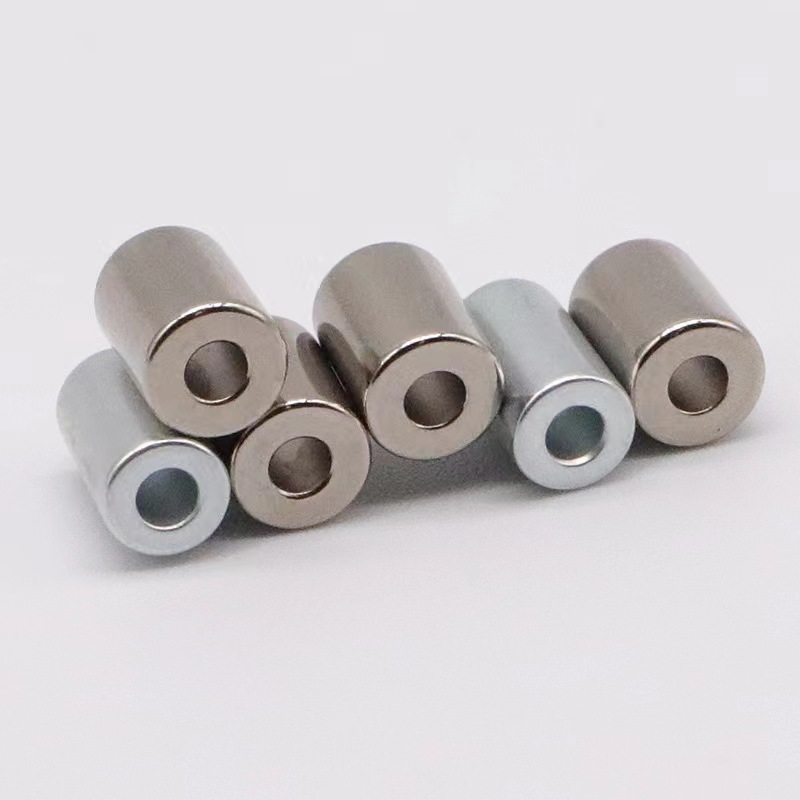

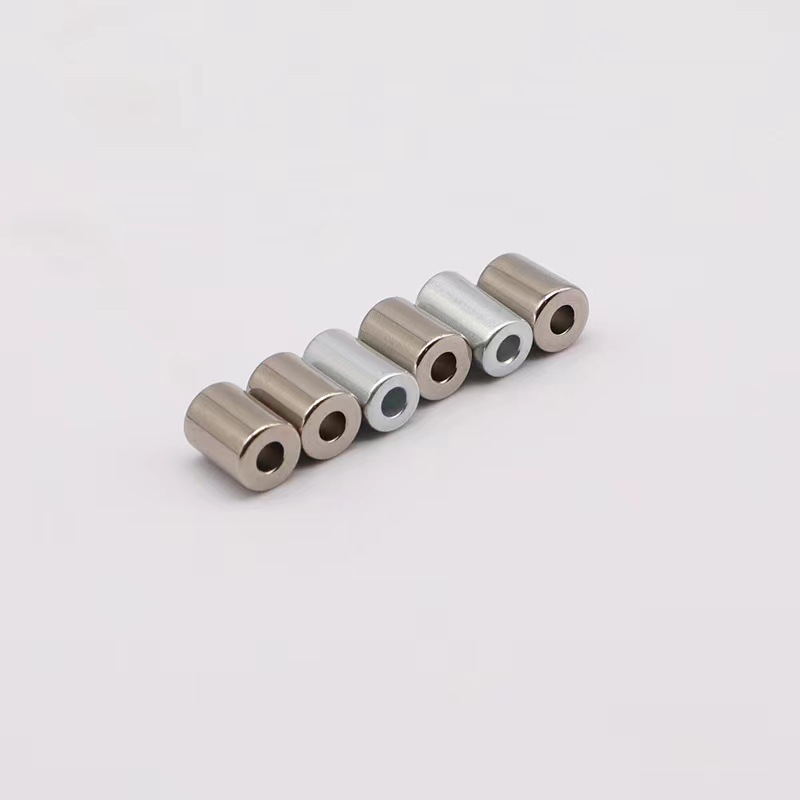

ndfeb rengasmagneetti

Suunniteltu sovelluksiin, jotka vaativat optimoituja magneettikentän geometrioita, NdFeB-rengasmagneetimme tarjoavat tehokkaan magneettivuon hallinnan rengasmaisen rakenteensa ansiosta. Nämä neodyymirenkaan muotoiset magneetit on suunniteltu erityisesti moottoreille, antureille, koodereille ja äänilaitteille, joissa niiden toroidinen konfiguraatio mahdollistaa kompaktin magneettipiirin suunnittelun ja tilaa säästävän integroinnin. Saatavana eri laatuluokissa N35-N52 ja useilla magnetointikuvioilla (aksiaalinen, radiaalinen, moninapainen), jokainen NdFeB-rengasmagneetti on valmistettu tarkalla mittasäädöllä, tasaisella magneettikentän jakautumisella ja vankilla suojapinnoitteilla, jotka sopivat vaativiin käyttöympäristöihin.

Lähetä kysely

Tuotteen Kuvaus

NdFeB rengasmagneetit | Tehokkaat neodyymirengasmagneetit moottoreille ja antureille

NdFeB-rengasmagneetit: Tarkasti suunnitellut neodyymirengasmagneetit edistyneisiin sovelluksiin

Ulkohalkaisija (OD)

3mm - 150mm

Sisähalkaisija (ID)

1mm - 120mm

Paksuus (korkeus)

1mm - 50mm

Samankeskisyys

≤0,05 mm

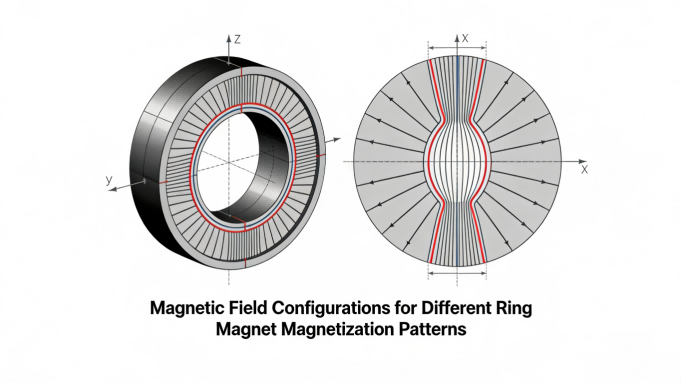

Magnetointivaihtoehdot rengasmagneeteille

Aksiaalinen magnetointi:Magneettiset navat ylä- ja alapinnalla (läpipaksuus). Ihanteellinen aksiaalisiin vuomoottoreihin, magneettikytkimiin ja kiinnityssovelluksiin, joissa magneettikenttä on kohtisuorassa asennuspintaan nähden.

Radiaalinen magnetointi:Magneettiset navat sylinterimäisellä sisä- ja ulkopinnalla. Suositellaan harjattomille tasavirtamoottoreille, servomoottoreille ja pyöriville koodereille, joissa magneettikenttä on yhdensuuntainen pyörimisakselin kanssa.

Moninapainen magnetointi:Useita pohjois-etelänapapareja ympärysmitan ympärillä. Käytetään askelmoottoreissa, tarkkuuspaikannusjärjestelmissä ja enkooderipyörissä, jotka vaativat tarkan kulmaresoluution.

Rengasmagneettigeometrian tekniset edut

Optimoitu magneettipiirin suunnittelu

Rengasmainen geometriaNdFeB rengasmagneetitluo luonnollisesti fokusoituja magneettikenttiä minimaalisella hajavuolla, mikä tekee niistä ihanteellisia sovelluksiin, jotka vaativat tarkkaa kentän ohjausta. Ontto keskiö vähentää materiaalin käyttöä säilyttäen samalla tehokkaan magneettisen tilavuuden ja mahdollistaa akselin tai komponenttien asennuksen keskuksen läpi. Tämä rakenne on erityisen edullinen moottorisovelluksissa, joissa rengasmagneetti voidaan asentaa suoraan roottorin akseleille, jolloin syntyy tehokkaita ilmavälin magneettikenttiä minimaalisilla magneettipiirin häviöillä.

Tarkkuusulotteinen ohjaus

Valmistus johdonmukainenNdFeB rengasmagneetitvaatii erikoistyökaluja ja prosessiohjauksia samankeskisyyden (tyypillisesti ≤0,05 mm), yhdensuuntaisten pintojen ja tarkan sisä- ja ulkohalkaisijasuhteen ylläpitämiseksi. CNC-ohjattu timanttihionta- ja viipalointilaitteistomme säilyttää ±0,02 mm:n mittatoleranssit kriittisillä pinnoilla, kun taas erikoiskiinnitys sintrauksen aikana estää vääntymisen ja ylläpitää pyöreyden. Tarkka geometria varmistaa oikean sovituksen kokoonpanoihin ja tasaisen magneettisen suorituskyvyn tuotantoerissä.

Tasainen pinnoitesovellus

Suojapinnoitteiden levittäminenNdFeB rengasmagneetitasettaa ainutlaatuisia haasteita sekä sisä- että ulkopintojen monimutkaisen geometrian vuoksi. Automatisoiduissa galvanoinnissa linjamme käyttävät erityisesti suunniteltua kiinnitystä ja optimoitua kylvyn sekoitusta tasaisen Ni-Cu-Ni-pinnoitteen (kokonaispaksuus 12-15 μm) varmistamiseksi kaikilla pinnoilla, mukaan lukien sisäreikä. Kriittisiin sovelluksiin tarjoamme parannettuja pinnoitusvaihtoehtoja, mukaan lukien reunojen epoksitiivistys korroosion alkamispisteiden estämiseksi haastavalla sisähalkaisija-alueella.

NdFeB-rengasmagneettien ensisijaiset sovellukset

Moottorijärjestelmät

Harjattomat tasavirtamoottorit, servomoottorit, askelmoottorit, karamoottorit ja generaattorin roottorit, jotka vaativat kompakteja, tehokkaita magneettipiirejä.

Anturit & Enkooderit

Pyörivät anturit, asentoanturit, nopeusanturit ja magneettiset 编码 -järjestelmät, jotka vaativat tarkan kulmamittauksen.

Äänilaitteet

Kaiuttimet, mikrofonit, kuulokkeet ja äänimuuntimet, joissa käytetään rengasmagneettigeometriaa optimoitujen magneettikenttien aikaansaamiseksi.

Lääketieteelliset laitteet

MRI-komponentit, kirurgiset instrumentit, diagnostiset laitteet ja lääketieteelliset pumput, jotka vaativat tarkkoja magneettisia komponentteja.

Tekniset tiedot: Normaali NdFeB-rengasmagneettisarja

Seuraavassa taulukossa kuvataan vakiovalikoimaammeNdFeB rengasmagneetityhteiset mitat ja tekniset tiedot. OEM-sovelluksiin on saatavilla räätälöityjä kokoonpanoja, mukaan lukien erikoismitat, laatulajit, magnetointikuviot ja pinnoitteet sopivilla vähimmäistilausmäärillä.

Sarjan koodi	Mitat (OD×ID×K) mm	Saatavilla olevat arvosanat	Magnetisointi	Tyypillinen Gauss (pinta)	Vetovoima*	Ensisijaiset sovellukset
RR-10	10×5×3	N35, N38, N42	Aksiaalinen	2 300–2 500 G	0,8 kg	Pienet anturit, mikromoottorit
RR-20	20×10×5	N38, N42, N45	Aksiaalinen/radiaalinen	2 400–2 600 G	2,5 kg	Enkooderit, pienet tasavirtamoottorit
RR-30	30×15×8	N40, N42, N45H	Säteittäinen	2 500–2 700 G	6,5 kg	Servomoottorit, toimilaitteet
RR-50	50×25×10	N42H, N45SH, N48	Radiaalinen/moninapainen	2 600–2 800 G	15,0 kg	BLDC-moottorit, teollisuuskäytöt
RR-80	80×40×15	N45SH, N48H, N50	Moninapainen	2 700–2 900 G	32,0 kg	Suuret moottorit, generaattorit
Mukautetut sormukset	Ulkohalkaisija 3-150 mm	N30-N55 kaikki sarjat	Kaikki mallit	2 200–3 000 G	Sovelluskohtainen	Erikoissovellukset

*Vetovoima mitattuna teräslevystä suoralla kosketuksella. Todellinen pitovoima vaihtelee yhteensopivan pinnan materiaalin, viimeistelyn ja kosketuspinnan mukaan.

Laadunvarmistus rengasmagneettisovelluksille

Jokainen tuotantoerämmeNdFeB rengasmagneetitkäy läpi kattavan rengasgeometrioiden laatutarkastuksen. Suoritamme samankeskisyyden mittauksen käyttämällä koordinaattimittauskoneita (CMM) pyörivillä pöydillä, magneettikenttäkartoitusta erikoistuneilla koettimilla sisähalkaisijapinnoille ja pinnoitteen paksuuden tarkastusta useissa kohdissa sekä sisä- että ulkohalkaisijalla. Erikoistuneet testikalusteet simuloivat todellisia asennusolosuhteita varmistaakseen magneettisen suorituskyvyn edustavissa sovelluksissa. Täydelliset testitodistukset sisältävät mittatiedot, magneettisen suorituskyvyn parametrit ja pinnoitteen tarkistuksen täyden jäljitettävyyden takaamiseksi.

IATF 16949:2016 ISO 9001:2015 Samankeskisyys Sertifioitu REACH- ja RoHS-yhteensopiva Täysi kenttäkartoitus Moottorisovellus testattu

Rengasmagneettien asennus- ja integrointiohjeet

Oikea asennusNdFeB rengasmagneetiton kriittinen optimaalisen suorituskyvyn ja turvallisuuden kannalta. Tarjoamme yksityiskohtaisia teknisiä ohjeita, mukaan lukien suositellut häiriösovitukset (yleensä 0,02-0,05 mm halkaisijalla), liimausprotokollat nopeille sovelluksille ja lämpölaajenemisnäkökohdat metallikoteloille. Moninapaisille magnetoiduille renkaille toimitamme suuntamerkinnät ja tarkat kulmakohdistusviitteet varmistaaksemme oikean vaiheistuksen moottori- ja anturisovelluksissa. Suunnittelutiimimme voi antaa sovelluskohtaisia asennussuosituksia käyttöolosuhteiden ja suorituskykyvaatimustesi perusteella.

Pyydä rengasmagneettinäytteitä tai teknistä neuvontaa

Suunnittelutiimimme on erikoistunut rengasmagneettisovelluksiin ja tarjoaa kattavan teknisen tuen, mukaan lukien magneettipiirin analysointi, lämpösuorituskyvyn arviointi ja asennussuositukset. Tarjoamme ilmaisen näytteenNdFeB rengasmagneetitsovelluksesi arviointia varten, täydennä testitodistukset ja suorituskykytiedot. Ota meihin yhteyttä ja kerro mittavaatimuksistasi, suoritusarvoistasi ja sovelluksesi yksityiskohdista saadaksesi kattavan teknisen ehdotuksen ja tarjouksen.

Pyydä rengasmagneettineuvontaa

Sormusmagneettiasiantuntija: +86-18226620303 (WhatsApp/WeChat) | Sähköposti: zb25@magnets-world.com | Tekninen vastaus 2 työtunnin sisällä rengasmagneettitiedusteluihin
