Miten rengasmagneetti eroaa kiinteästä magneetista sovelluksissa?

Teollisuuden magnetiikan maailmassa valinta rengasmagneetin ja kiinteän magneetin välillä ei ole vain muotokysymys. Se on päätös, joka vaikuttaa magneettikentän jakautumiseen, asennustapaan, kokoonpanoprosessiin ja viime kädessä koko järjestelmän suorituskykyyn. Kiinteä magneetti – olipa kyseessä sitten levy, lohko tai sylinteri – muodostaa magneettikentän, joka lähtee sen koko pinnalta. ASormusmagneettiSitä vastoin siinä on keskellä oleva reikä, joka muuttaa perusteellisesti sen magneettikentän geometriaa ja avaa joukon suunnittelumahdollisuuksia, joita ei ole saatavilla kiinteillä magneeteilla. Nämä erot ymmärtävät insinöörit voivat määrittää sovellukseen sopivan magneetin, olipa kyseessä sitten anturi, moottori, magneettinen kytkin tai pidike.

Kysymykseen siitä, kuinka rengasmagneetti eroaa kiinteästä magneetista sovelluksissa, voidaan parhaiten vastata tarkastelemalla sovelluksen erityisiä toiminnallisia vaatimuksia. Rengasmagneettia käytetään usein, kun magneetti on asennettava akselille, kun magneettikenttä on keskitettävä tietylle rengasmaiselle alueelle tai kun keskireikä tarvitaan kokoonpanoa tai kohdistusta varten. Kiinteää magneettia käytetään, kun tarvitaan vahvaa, keskittynyttä kenttää yhdessä pisteessä tai kun magneetti on osa yksinkertaista kiinnitys- tai kiinnitysmekanismia. Tämä artikkeli tarjoaa kattavan teknisen vertailun rengasmagneeteista ja kiinteistä magneeteista. Se kattaa magneettikentän geometrian, asennus- ja kokoonpanonäkökohdat, sovelluskohtaiset valintakriteerit sekä materiaali- ja valmistustekijät, jotka erottavat ne toisistaan.

Sisällysluettelo

• 1. Mikä on rengasmagneetti ja miten se eroaa kiinteästä magneetista?
• 2. Miten magneettikentän geometria eroaa rengas- ja kiintomagneettien välillä?
• 3. Miksi asennus ja kokoaminen suosivat rengasmagneetteja pyörivissä järjestelmissä?
• 4. Mitkä ovat tärkeimmät sovelluserot renkaan ja kiinteiden magneettien välillä?
• 5. Miten materiaalin valinta- ja valmistusprosessit verrataan keskenään?
• 6. Usein kysytyt kysymykset (FAQ)
• 7. Johtopäätös

1. Mikä on rengasmagneetti ja miten se eroaa kiinteästä magneetista?

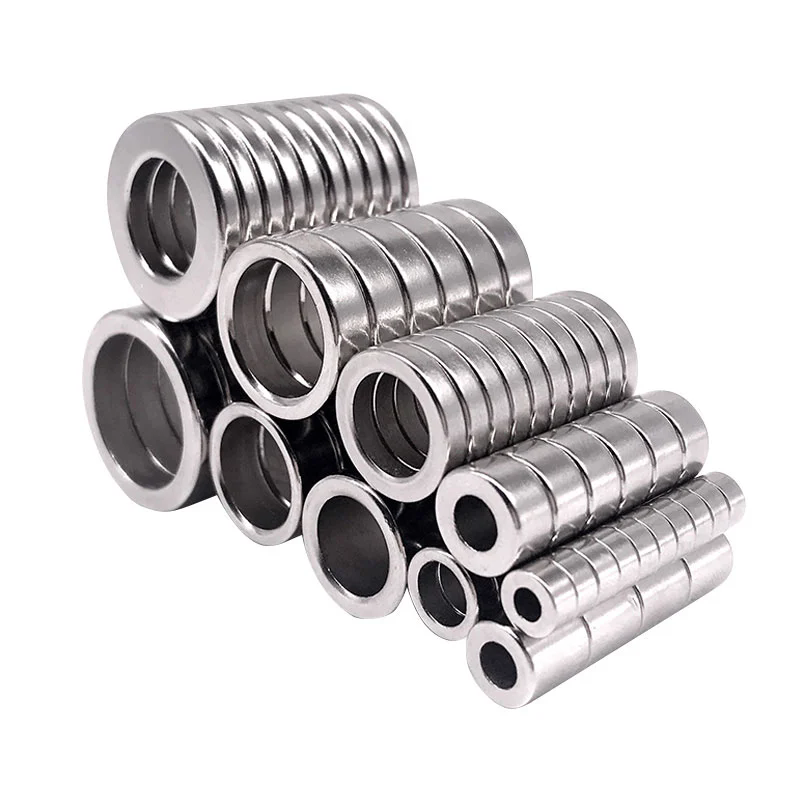

Rengasmagneetti on kestomagneetti, jossa on keskellä oleva reikä, joka luo rengasmaisen (renkaan kaltaisen) muodon. Reikä voi olla erikokoinen, pienestä reiästä suureen aukkoon, joka lähestyy ulkohalkaisijaa. Magneetti voi olla aksiaalisesti magnetoitu (napat tasaisilla pinnoilla) tai diametraalisesti magnetoitu (napat kaarevilla pinnoilla). Magnetointisuunnan valinta riippuu sovelluksesta. Kiinteässä magneetissa sitä vastoin ei ole keskireikää. Se on kiinteä pala magneettista materiaalia, kuten levy, lohko tai sylinteri. Ero on yksinkertainen geometrialtaan, mutta syvällinen toiminnaltaan. Rengasmagneetin keskireikä ei ole vain painoa säästävä ominaisuus; se on toiminnallinen elementti, joka mahdollistaa magneetin kiinnittämisen akseliin, putkeen tai kierretankoon. Se muuttaa myös magneettikentän jakautumista keskittämällä sen rengasmaiseen alueeseen koko tilavuuden sijaan.

Ymmärtääksesi eron, harkitse kestomagneetin perusfysiikkaa. Kiinteän levymagneetin magneettikenttä on voimakkain sen keskellä ja vaimenee etäisyyden myötä. Kenttäviivat nousevat pohjoisnapapinnalta ja palaavat etelänavan pinnalle. Kenttä on yleensä symmetrinen keskiakselin suhteen. Rengasmagneetilla on samanlainen yleinen kenttäkuvio, mutta keskellä oleva reikä luo heikomman kentänvoimakkuuden alueen keskelle. This can be advantageous in applications where the center of the magnet must be free of magnetic interference, such as when a sensor is placed in the center of the ring. Alla olevassa taulukossa on yhteenveto rengasmagneetin ja kiinteän magneetin välisistä peruseroista.

kloXiamen Zhaobao Magnet Co., Ltd., Valmistamme sekä rengasmagneetteja että kiinteitä magneetteja useissa eri materiaaleissa ja kokoisissa. Tehtaamme suunnittelutiimi voi auttaa sinua määrittämään, mikä tyyppi sopii parhaiten sovellukseesi. Valinta ei ole aina ilmeinen; se vaatii huolellisen analyysin magneettikenttävaatimuksista, mekaanisista rajoituksista ja kokoonpanoprosessista. Seuraavissa osioissa tarkastelemme näitä tekijöitä yksityiskohtaisesti.

2. Miten magneettikentän geometria eroaa rengas- ja kiintomagneettien välillä?

Magneetin magneettikentän geometria määräytyy sen muodon ja magnetointisuunnan mukaan. Rengasmagneetille keskireikä luo ainutlaatuisen kenttäjakauman, joka eroaa kiinteän magneetin kentästä. Voit visualisoida tämän eron kuvittelemalla kenttäviivat, kun ne tulevat magneetista. Kiinteässä levymagneetissa kenttäviivat keskittyvät keskelle ja leviävät poistuessaan pinnasta. Kenttä on vahvin kiekon pinnan keskellä. Rengasmagneetissa kenttäviivat keskittyvät sisä- ja ulkohalkaisijoiden väliselle rengasmaiselle alueelle. Renkaan keskellä on suhteellisen heikko kenttä. Tämä ero on kriittinen sovelluksissa, joissa magneettia käytetään anturin aktivoimiseen tai vuorovaikutukseen järjestelmän tietyn osan kanssa.

Magnetointisuunta on toinen keskeinen tekijä. Rengasmagneetti voidaan magnetoida useilla tavoilla. Aksiaalinen magnetointi tarkoittaa, että navat ovat renkaan tasaisilla pinnoilla. Tämä on yleisin tyyppi ja tuottaa kentän, joka on samanlainen kuin kiinteässä levyssä, mutta jossa on reikä keskellä. Diametrinen magnetointi tarkoittaa, että navat ovat renkaan ulkohalkaisijan vastakkaisilla puolilla. Tämä tuottaa kentän, joka on suunnattu renkaan poikki, mikä on hyödyllistä sovelluksissa, kuten magneettisissa koodereissa ja pyörivissä antureissa. Moninapamagnetointi tarkoittaa, että renkaassa on useita pohjois- ja etelänapoja sen kehän ympärillä. Tätä käytetään sovelluksissa, kuten magneettikytkimissä ja harjattomissa tasavirtamoottoreissa. Alla olevassa taulukossa on yhteenveto rengasmagneettien magnetointivaihtoehdoista.

Kentän geometria vaikuttaa myös magneettiseen voimaan, jonka magneetti voi kohdistaa. A solid magnet with the same outer diameter and thickness as a Ring Magnet will generally have a higher pull force because it has more magnetic material. However, the Ring Magnet's field is more concentrated in the annular region, which can be an advantage in applications where the force must be applied to a specific area. At Xiamen Zhaobao Magnet Co., Ltd., we use advanced magnetic simulation software to model the field distribution of our Ring Magnets and solid magnets. Näin voimme optimoida suunnittelun kunkin asiakkaan erityiseen sovellukseen.

3. Miksi asennus ja kokoaminen suosivat rengasmagneetteja pyörivissä järjestelmissä?

One of the most significant practical differences between a Ring Magnet and a solid magnet is the ease of mounting and assembly. A Ring Magnet has a central hole that can be used to mount the magnet on a shaft, a tube, or a rod. Tämä on kriittinen etu pyörivissä järjestelmissä, kuten moottoreissa, generaattoreissa ja magneettikytkimissä, joissa magneetin on oltava tarkasti keskitetty pyörivälle akselille. Kiinteää magneettia ei voida asentaa tällä tavalla; it would require a separate mounting bracket or adhesive, which can be less precise and less reliable. Rengasmagneetin keskireikä mahdollistaa myös sen pinoamisen akselille muiden komponenttien, kuten laakereiden ja välikappaleiden, kanssa, mikä yksinkertaistaa kokoonpanoprosessia.

Esimerkiksi tyypillisessä harjattomassa tasavirtamoottorissa roottori koostuu akselista, johon on asennettu rengasmagneetti. Magneetti on magnetoitu useilla navoilla, ja se on vuorovaikutuksessa staattorin käämien kanssa vääntömomentin tuottamiseksi. The central hole of the Ring Magnet allows it to be press-fitted onto the shaft with a precise interference fit, ensuring that the magnet is perfectly concentric with the shaft. Tämä on välttämätöntä tasaisen, tärinättömän toiminnan kannalta. Kiinteä magneetti vaatisi erillisen navan tai kannattimen sen kiinnittämiseksi akselille, mikä lisää kustannuksia ja monimutkaisuutta kokoonpanoon. Alla olevassa taulukossa verrataan rengasmagneettien ja kiinteiden magneettien asennusominaisuuksia.

Asennuksen helppous ulottuu myös magneettisten kokoonpanojen, kuten magneettikytkimien ja magneettivaihteiden kokoamiseen. Näissä kokoonpanoissa useita magneetteja on järjestetty tiettyyn kuvioon halutun magneettisen vuorovaikutuksen saavuttamiseksi. Rengasmagneetit voidaan asentaa helposti yhteiseen akseliin tai yhteiseen koteloon, mikä varmistaa tarkan kohdistuksen ja etäisyyden. Tämä on paljon vaikeampi saavuttaa kiinteillä magneeteilla, mikä vaatisi mukautettuja kiinnikkeitä ja kohdistusmenettelyjä. Meillä on tehtaallamme laaja kokemus magneettisten kokoonpanojen suunnittelusta ja valmistamisesta rengasmagneeteilla. Voimme toimittaa täydelliset kokoonpanot, jotka ovat valmiita asennettavaksi, mikä säästää asiakkaidemme aikaa ja vaivaa.

4. Mitkä ovat tärkeimmät sovelluserot renkaan ja kiinteiden magneettien välillä?

Valinta rengasmagneetin ja kiinteän magneetin välillä riippuu viime kädessä sovelluksen erityisvaatimuksista. Vaikka molempia magneetteja voidaan käyttää monenlaisissa sovelluksissa, on tiettyjä sovelluksia, joissa yksi tyyppi on selvästi parempi. Näiden sovellusten erojen ymmärtäminen on välttämätöntä oikean valinnan tekemiseksi. Seuraavassa taulukossa on yhteenveto rengasmagneettien ja kiinteiden magneettien tärkeimmistä sovellutuseroista.

Sovelluserot eivät aina ole yksiselitteisiä. Joissakin tapauksissa rengasmagneettia voidaan käyttää sovelluksissa, joissa perinteisesti käytetään kiinteää magneettia, ja päinvastoin. Esimerkiksi rengasmagneettia voidaan käyttää kiinnitykseen, jos ruuville tai pultille tarvitaan keskireikä. Kiinteää magneettia voidaan käyttää anturissa, jos anturi on suunniteltu havaitsemaan magneetin keskellä oleva kenttä. Päätöksen tulee perustua magneettikentän vaatimusten, mekaanisten rajoitusten ja kustannusten huolelliseen analyysiin. Xiamen Zhaobao Magnet Co., Ltd.:ssä teemme tiivistä yhteistyötä asiakkaidemme kanssa ymmärtääksemme heidän sovellusvaatimuksiaan ja suositellaksemme sopivinta magneettityyppiä. Suunnittelutiimimme voi tarjota magneettisia simulointi- ja prototyyppipalveluita suunnittelun validoimiseksi ennen tuotantoa.

5. Miten materiaalin valinta- ja valmistusprosessit verrataan keskenään?

Sekä rengasmagneetteja että kiinteitä magneetteja voidaan valmistaa useista magneettisista materiaaleista, mukaan lukien neodyymi (NdFeB), samariumkoboltti (SmCo) ja ferriitistä. The choice of material depends on the required magnetic strength, the operating temperature, and the cost. Neodyymi on vahvin ja yleisimmin käytetty materiaali korkean suorituskyvyn sovelluksiin, mutta sillä on alhaisempi käyttölämpötilaraja kuin samariumkoboltilla. Ferrite is weaker but much cheaper and has excellent corrosion resistance. The table below compares the key properties of these materials.

Rengasmagneetin valmistusprosessi on monimutkaisempi kuin kiinteän magneetin, erityisesti diametraalisesti tai moninapaisten renkaiden osalta. Rengas on puristettava tai koneistettava oikeisiin mittoihin ja magnetointi on tehtävä tarkasti halutun napakuvion saavuttamiseksi. Moninapamagnetointiin tarvitaan erikoistunut magnetointikiinnike, jonka suunnittelu ja valmistus voi olla kallista. Rengasmagneettien tarkastus vaatii myös erikoislaitteita, kuten Helmholtz-kelan tai magneettikentän kartoittimen napakuvion ja kentänvoimakkuuden tarkistamiseksi. Olemme tehtaallamme investoineet kehittyneisiin magnetointi- ja tarkastuslaitteisiin varmistaaksemme, että rengasmagneetimme täyttävät vaativimmatkin vaatimukset. Tarjoamme myös erilaisia ​​pinnoitteita, kuten nikkeliä, sinkkiä, epoksia ja paryleenia, suojaamaan magneetteja korroosiolta. Sitoutumisemme laatuun ja tarkkuuteen on tehnyt meistä luotettavan rengasmagneettien toimittajan asiakkaille ympäri maailmaa.

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Voidaanko rengasmagneettia käyttää kiinteän magneetin sijasta pitosovelluksessa?

Vastaus: Joissain tapauksissa kyllä. Rengasmagneettia voidaan käyttää kiinnitykseen, jos keskireikä tarvitaan ruuvia, pulttia tai muuta kiinnitystapaa varten. Kiinteä magneetti antaa kuitenkin yleensä suuremman vetovoiman samalla ulkohalkaisijalla ja paksuudella, koska siinä on enemmän magneettista materiaalia. Jos pitovoima on kriittinen eikä keskireikää tarvita, umpimagneetti on yleensä parempi valinta.

Kysymys 2: Mikä on moninapaisen rengasmagneetin etu aksiaalisesti magnetoituun rengasmagneettiin verrattuna?

Vastaus: Moninapaisella rengasmagneetilla on useita pohjois- ja etelänapoja sen kehän ympärillä, kun taas aksiaalisesti magnetoidussa rengasmagneetissa on navat vain sen tasaisilla pinnoilla. Moninapaista konfiguraatiota käytetään sovelluksissa, jotka vaativat nopeasti vaihtuvaa magneettikenttää, kuten harjattomissa tasavirtamoottoreissa, magneettisissa koodereissa ja magneettikytkimissä. Se mahdollistaa tasaisemman vääntömomentin ja tarkemman asennonpalautteen.

Kysymys 3: Kuinka valitsen rengasmagneetilleni oikean magnetointisuunnan?

Answer: The choice of magnetization direction depends on the application. Aksiaalimagnetointia käytetään, kun magneettikenttä on suunnattava renkaan akselia pitkin, kuten pitosovelluksessa tai yksinkertaisessa anturissa. Diametrical magnetization is used when the field must be directed across the ring, such as in a rotary encoder. Multipole magnetization is used when a rapidly alternating field is required, such as in a motor or a magnetic coupling. Our technical team can help you select the optimal magnetization direction for your application.

Kysymys 4: Mikä on neodyymirengasmagneetin suurin käyttölämpötila?

Vastaus: Neodyymirengasmagneetin maksimikäyttölämpötila riippuu materiaalin laadusta. Vakiolaatujen maksimikäyttölämpötila on 80°C. Korkean lämpötilan teräslajit voivat toimia jopa 150 °C tai jopa 200 °C lämpötilassa, mutta näiden laatujen magneettinen lujuus on pienempi. Sovelluksissa, jotka vaativat sekä korkeaa lämpötilaa että suurta magneettista lujuutta, samariumkoboltti on suositeltava materiaali.

Kysymys 5: Voidaanko rengasmagneetteja mukauttaa tiettyjen mittojen ja toleranssien mukaan?

Vastaus: Kyllä, rengasmagneetit voidaan räätälöidä tietyille mitoille ja toleransseille. Xiamen Zhaobao Magnet Co., Ltd.:ssä tarjoamme räätälöityjä valmistuspalveluita rengasmagneeteille laajassa valikoimassa kokoja ja muotoja. Voimme työstää magneetit tarkkoihin toleransseihin, levittää räätälöityjä pinnoitteita ja magnetoida ne tarkkojen vaatimusten mukaan. Suunnittelutiimimme voi työskennellä kanssasi suunnitellakseen täydellisen rengasmagneetin sovellukseesi.

7. Johtopäätös

Ero rengasmagneetin ja kiinteän magneetin välillä on enemmän kuin pelkkä reiän olemassaolo. Se on perustavanlaatuinen ero magneettikentän geometriassa, asennuskyvyssä ja käyttösoveltuvuudessa. Rengasmagneetti on suositeltava valinta, kun magneetti on asennettava akselille, kun kenttä on keskitettävä rengasmaiselle alueelle tai kun tarvitaan moninapakenttä. Kiinteää magneettia suositellaan, kun tarvitaan suurta keskitettyä vetovoimaa tai kun magneetin on oltava osa yksinkertaista pito- tai puristusmekanismia. Näiden erojen ymmärtäminen on välttämätöntä insinööreille ja suunnittelijoille, jotka määrittävät magneetteja tuotteilleen. Meillä Xiamen Zhaobao Magnet Co., Ltd.:llä on asiantuntemus ja valmistuskyky tuottaa sekä rengasmagneetteja että kiinteitä magneetteja korkeimpien standardien mukaisesti. Tehtaamme käyttää kehittyneitä materiaaleja, tarkkoja valmistusprosesseja ja tiukkaa laadunvalvontaa varmistaakseen, että jokainen valmistamamme magneetti täyttää asiakkaidemme vaatimukset.

Jos et ole varma, minkä tyyppinen magneetti sopii parhaiten sovellukseesi, tekninen tiimimme on valmiina auttamaan. Tarjoamme ilmaisen konsultoinnin ja suunnittelutuen auttaaksemme sinua valitsemaan optimaalisen magneetin tarpeisiisi. Ota yhteyttä jo tänään keskustellaksesi hakemuksestasi ja pyytääksesi tarjouksen.

Ota yhteyttä Xiamen Zhaobao Magnet Co., Ltd.:hen jo tänäänkeskustellaksesi rengasmagneetti- tai kiinteämagneettivaatimuksistasi ja selvittää, kuinka magneettiratkaisumme voivat parantaa tuotteitasi.
