Tuotteen Kuvaus

Tukkumyynti pyöreitä magneettilevyjä suoraan Zhaobao Magnetilta – luotettavalta 30 vuoden lähdevalmistajalta, joka tarjoaa mukautettuja kokoja, korkean lämpötilan NdFeB-laatuja ja suoran tehdashinnoittelun. Sertifioidut ISO9001- ja IATF16949-sertifikaatit tarjoavat erinomaisen magneettisen johdonmukaisuuden, nopeat prototyypit ja täydelliset testiraportit auto-, lääke-, ilmailu- ja kulutuselektroniikan OEM-valmistajille maailmanlaajuisesti.

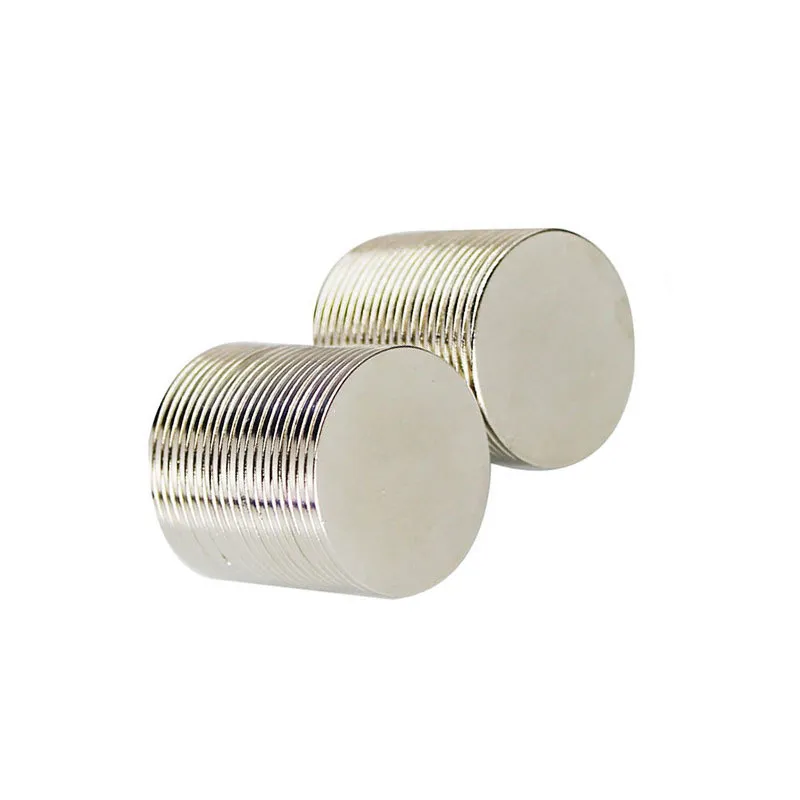

Round Magnetic Discs

Mitä ovat pyöreät magneettilevyt?

Pyöreät magneettilevyt edustavat kestomagneettitekniikan kultastandardia, ja ne tarjoavat poikkeuksellisen pitovoiman, tarkan mittatoleranssin ja poikkeuksellisen korkean vuotiheyden kompaktissa pyöreässä profiilissa. Pääasiassa korkealaatuisesta sintratusta neodyymi-rauta-boori (NdFeB) -seoksesta valmistetuilla pyöreillä kestomagneettikomponenteilla on vertaansa vailla olevat magneettisen energian tuotearvot (BHmax). Toisin kuin kolmannen osapuolen jakelijat tai luettelojälleenmyyjät, Ningbo Zhaobao Magnet Co., Ltd. hallitsee koko valmistusketjua harvinaisen maametallin raaka-ainemalmin jalostuksesta ja suihkujyrsimisestä tarkkaan viipalointiin, pinnoitukseen ja moninapaiseen magnetointiin.

Työskentelemällä suoraan alkuperäisen lähdevalmistajan kanssa, jolla on yli 30 vuoden kokemus alalta, tuoteinsinöörit ja hankintapäälliköt poistavat toimitusketjun merkinnät ja varmistavat samalla taatun erien välisen johdonmukaisuuden. Tehdaskohtainen suunnittelumme varmistaa, että jokainen magneettinen komponentti täyttää tiukat kansainväliset laatukriteerit, mukaan lukien IATF 16949- ja ISO 9001 -standardit.

Poikkeuksellinen magneettinen suorituskyky ja tekniset edut

Nykyaikainen tekninen suunnittelu vaatii jatkuvasti suurempaa käyttövoimaa yhä rajoitetumpien fyysisten jalanjälkien puitteissa. Ensiluokkaiset pyöreät magneettilevyt vastaavat tähän haasteeseen tarjoamalla erinomaiset teho-painosuhteet, jotka pystyvät kohdistamaan satoja kertoja omaa massaansa suuremman vetovoiman.

Nd2Fe14B:n ainutlaatuinen rakenteellinen symmetria ja yhtenäinen kidesuuntaus mahdollistavat optimoidun aksiaalisen tai radiaalisen kentän jakautumisen. Kun se on integroitu monimutkaisiin sähkömekaanisiin kokoonpanoihin, erittäin tarkat komponenttimme parantavat mitattavissa olevaa kenttäsuorituskykyä:

Optimoitu vuontiheys: Aksisymmetrinen rakenne takaa tasapainoisen magneettikentän jakautumisen eliminoiden paikalliset heikot kohdat aktiivisen navan pinnalla.

Todistettu anturin suorituskyvyn lisäys: Autoteollisuuden asiakastestaus vahvisti, että kaupallisten standardikomponenttien korvaaminen tarkkuusmagneettilevyillämme paransi anturin tarkkuutta ja luotettavuutta jopa 23 %.

Kompakti jalanjäljen integrointi: Antaa insinöörit korvata suuret, raskaat ferriitti- tai keraamiset magneettikokoonpanot ohuilla, erittäin tiheillä harvinaisten maametallien pyöreillä komponenteilla.

Kattavat materiaalilaadut ja lämpötoleranssit

Käyttöympäristöt vaihtelevat dramaattisesti pakkasen ilmailukoteloista korkean lämpötilan autojen moottorilohkoihin. Ningbo Zhaobao Magnet Co., Ltd. valmistaa pyöreitä magneettilevyjä laajalla valikoimalla standardoituja ja erittäin korkealaatuisia NdFeB-formulaatioita, jotka on räätälöity tiettyihin lämpötilakynnyksiin ja koersitiivisiin vaatimuksiin.

Grade-sarja	Maksimi käyttölämpötila (°C)	Remanenssi Br (mT)	Sisäinen koersitiivi Hcj (kA/m)	Ensisijaiset sovelluskentät
N35 - N54	80 °C	1170-1480	≥ 955	Kulutuselektroniikka, näytöt, kulutustavarat
N35M - N52M	100 °C	1170-1450	≥ 1114	Akustiset ohjaimet, optiset mikrofonit, mikroanturit
N30H - N52H	120 °C	1080-1450	≥ 1353	Tarkkuusservomoottorit, sähkötyökalut, toimilaitteet
N30SH - N54SH	150 °C	1080-1480	≥ 1353 / 1592	Autojen voimansiirtoanturit, automaatiomoottorit
N28UH - N54UH	180 °C	1020-1480	≥ 1990	EV-ajomoottorit, tuulivoimageneraattorit
N28EH - N48EH / N45AH	200 °C - 240 °C	1020-1380	≥ 2387 / 2785	Ilmailu-avaruusasennoittimet, äärimmäisen lämmön kokoonpanot

Kehitetty teknisessä yhteistyössä Kiinan tiedeakatemian kanssa omistautuneessa suunnitteluteknologiakeskuksessamme, patentoidut seoskoostumukset ratkaisevat teollisuuden pitkäaikaiset ongelmat, jotka liittyvät demagnetointihäviöön, lämpövaimentumiseen ja sisäisen suorituskyvyn epäjohdonmukaisuuteen suurissa tuotantosarjoissa.

Räätälöity koneistus, pinnoitteet ja OEM-valmistus

Luettelotuotteet vastaavat harvoin mukautettuja teknisiä eritelmiä. Kokeneena päävalmistajana Ningbo Zhaobao Magnet Co., Ltd. on erikoistunut tilausratkaisuihin. 60 000 neliömetrin laitoksemme on varustettu huippuluokan lanka-EDM:llä, automaattisella viipalointilla, moniakselisella hionnalla ja automatisoiduilla pintakäsittelylinjoilla.

Mukautettuihin OEM-suunnitteluominaisuuksiin kuuluvat:

Mittojen räätälöinti: Halkaisijat mikro 0,5 mm - 250 mm; paksuus alkaen ultraohuista 0,2 mm profiileista.

Rakennetyöstö: Tarkat upotetut reiät, vastaporaukset, moniportaiset reunat ja integroidut metalliset kiinnityspultit.

Edistyksellinen suojaava pinnoitus: monikerroksinen Ni-Cu-Ni, Cr3+ sinkki, musta epoksi, Parylene C (lääketieteellisiin puhdastiloihin) ja teflonpinnoitteet, jotka on testattu kestämään yli 240 tunnin suolasuihkualtistusta (SST).

Prototyyppi ja nopea näytteenotto: 50 toimivan prototyyppinäytteen toimittaminen fyysistä ja toiminnallista testausta varten ennen kaupallista sopimusta.

Keskeiset sovellusalat

Uskomattoman pitovoimansa ja rakenteellisen vakautensa ansiosta suunnitellut pyöreät magneettilevymme on integroitu kriittisiin laitteistoihin suurilla maailmanlaajuisilla teollisuudenaloilla:

Autoelektroniikka: ABS-nopeusanturit, sähköisen ohjaustehostimen (EPS) enkooderit, kaasuläpän asentoanturit ja EV-moottorin käyttöyksiköt.

Lääketieteelliset ja kirurgiset laitteet: MRI-oheislaitteet, kirurgisten työkalujen pikaliittimet, hammaskiinnitysjärjestelmät ja implantoitavat mikropumput.

Teollisuusautomaatio ja -robotiikka: Varrenpäät toimivat robottitarttujat, lineaariset moottorin takaisinkytkentäjärjestelmät, pneumaattiset asennoittimet ja raskaat magneettiistukat.

Kuluttaja- ja puettavat laitteet: Erittäin ohuet haptiset takaisinkytkentämoottorit, akustiset muuntimet, älykkäät rengas-/kellolataustelineet ja kameran stabilointimoduulit.

Ilmailu ja uusiutuva energia: Lentokoneiden toimilaitteet, mikroturbiinivoimayksiköt ja tehokkaat suorakäyttöiset generaattorit.

Miksi tehdä yhteistyötä Zhaobao Magnet Groupin kanssa?

Oikean kestomagneettitoimittajan valinta edellyttää pitkän aikavälin tuotannon vakauden, teknisen tuen ja tiukan vaatimustenmukaisuuden dokumentaation arviointia. Tästä syystä alan johtajat valitsevat Ningbo Zhaobao Magnet Co., Ltd:n:

True Direct Factory Manufacturing: Ei välikäsiä, ei kauppayhtiöiden korotuksia ja täydellinen toiminnan läpinäkyvyys 60 000 m²:n laitoksessamme, joka työllistää yli 500 ammattilaista.

Massiivinen tuotantokapasiteetti: Vuotuinen vahva NdFeB-tuotanto, joka ylittää 8 000 tonnia, varmistaa sekä pienten erien räätälöityjen prototyyppien (50 yksikköä) että suurten kaupallisten lähetysten (500 000+ yksikköä) saumattoman toteutuksen.

T&K-huippuosaamista ja patentit: Tukee 22 kansallista keksintöpatenttia ja tekninen kumppanuus Kiinan tiedeakatemian kanssa.

Täydellinen laadunvarmistus: Täydelliset materiaalitarkastustodistukset, demagnetointikäyrät (BH-käyrät), mittasuhteiset CMM-raportit ja suolasuihkutestitiedot toimitetaan jokaisen tuotantoerän mukana.

Zhaobao Magnet Group IATF 16949 automotive quality management certification

Zhaobao Magnet Group ISO 9001 quality management system certification

Zhaobao Magnet Group international product compliance certification RoHS REACH CE

Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000

Usein kysytyt kysymykset (FAQ)

Alla on teknisiä näkemyksiä ja hankintaohjeita korkean suorituskyvyn pyöreistä magneettilevyistämme:

Q1: Mitä toleransseja Ningbo Zhaobao voi ylläpitää massatuotannon aikana?

Vakiotuotannossa saavutamme tiukat mittatoleranssit ±0,05 mm:n sisällä. Erittäin tarkkoihin auto-, optisiin ja lääketieteellisiin sovelluksiin ultratarkalla viipalointi- ja moniakselihiontaprosessillamme voidaan pyynnöstä saavuttaa tiukat toleranssit ±0,01–±0,02 mm asti.

Q2: Kuinka valitsen oikean pintapinnoitteen magneettilevyille syövyttävissä ympäristöissä?

Tavallisessa sisäelektroniikassa tavallinen Ni-Cu-Ni (kolmikerroksinen nikkeli) tai Cr3+ sinkki tarjoaa erinomaisen vastineen. Merisovelluksiin tai korkean kosteuden ympäristöihin suosittelemme mustaa epoksia tai teflonia (PTFE). Lääketieteellisten laitteiden puhdastiloihin ja bioyhteensopiviin tarpeisiin olemme erikoistuneet mikroohut Parylene C -pinnoitteeseen.

Kysymys 3: Kuinka huippuluokan NdFeB-magneetit estävät lämpödemagnetisoitumisen korkean lämpötilan moottoreissa?

Hyödyntämällä edistynyttä raerajadiffuusioteknologiaa (GBD) ja optimoituja seoskoostumuksia (kuten N54SH, N54UH, N48EH ja N45AH), insinööritiimimme nostaa sisäisen koersitiivin (Hcj) arvoon ≥ 2785 kA/m, mikä mahdollistaa luotettavan toiminnan ilman 240 kiertoilmahäviötä.

Q4: Mikä on tyypillinen toimitusaika mukautetuille prototyyppinäytteille verrattuna suuriin tuotantotilauksiin?

Räätälöidyt nopeat prototyyppinäytteet (esim. 50 kappaletta) toimitetaan yleensä 7-10 työpäivän kuluessa. Kaupalliset massatuotantotilaukset (esim. 500 000 kappaletta) täytetään 2–3 viikossa massiivisen 8 000 tonnin vuosikapasiteettimme tukemana.

Q5: Mitä magnetoinnin suuntausvaihtoehtoja on saatavana pyöreälle magneettikomponentille?

Tarjoamme useita suuntauskokoonpanoja riippuen magneettipiirin suunnittelusta, mukaan lukien aksiaalinen (paksuuden läpi), säteittäinen, halkaisijainen, moninapainen yhdellä puolella ja vino suuntaus moottorin jarrutusmomentin pienentämiseksi.

Q6: Mitkä laadunvalvontaraportit ja vaatimustenmukaisuusasiakirjat toimitetaan kunkin erän mukana?

Jokainen lähetys sisältää täydelliset materiaalintarkastustodistukset, demagnetointikäyrät (B-H), suolasumutestin (SST) validointiraportit, RoHS/REACH-yhteensopivuuden sertifioinnin ja CMM-mittatarkastuslokit.
